产品介绍：

　　核级核水蝶阀采用偏心结构，阀门在开启时密封副之间能快速脱离，减少了密封副之间的相对摩擦。阀门在关闭时，具有越关越紧及密封圈磨损补偿的功能;凸起的、锥形阀座避免实心颗粒淤积影响密封。阀座密封面采用堆焊硬质合金于阀体上，能够有效防止锈蚀等情况;采用多层次金属硬密封蝶阀，阀体密封层为软硬层叠式金属片制成的弹性密封圈形成迷宫式密封，具有金属硬密封和弹性软密封的双重优点。在阀门内腔有积尘的情况下，阀门关闭时，密封副之间形成的剪刀口可以将积尘消除而不会影响密封;阀瓣密封，沿着圆周均匀压缩，产生焊接般的效果，使得密封环弯曲，作用犹如弹簧一般。弹性密封确保液体或气体“零泄漏”。密封的弹性使得阀瓣在热循环运动中能够保持关闭的气密性密封;关闭期间的扭矩产生阀座力，并均匀一致的作用在整个圆周周围。密封的弹性使得阀门阀体和阀瓣能够接触或扩张，避免了由于温度波动而产生堵塞的危险

遵循标准：

　　设计制造标准：JB/T 3595/ASME B16.34

　　试压检验标准：JB/T3595 MSS SP61 / GB/T13927 / API598

　　法兰连接标准：JB/T 3595/GB/T12224/ASME B16.35

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221-2005 /ASME B16.10

　　压力温度等级：JB/T3 595/ASMEB16.34

　　产品规格口径：DN40～DN1200

　　产品压力范围：1.0～1.6 MPa

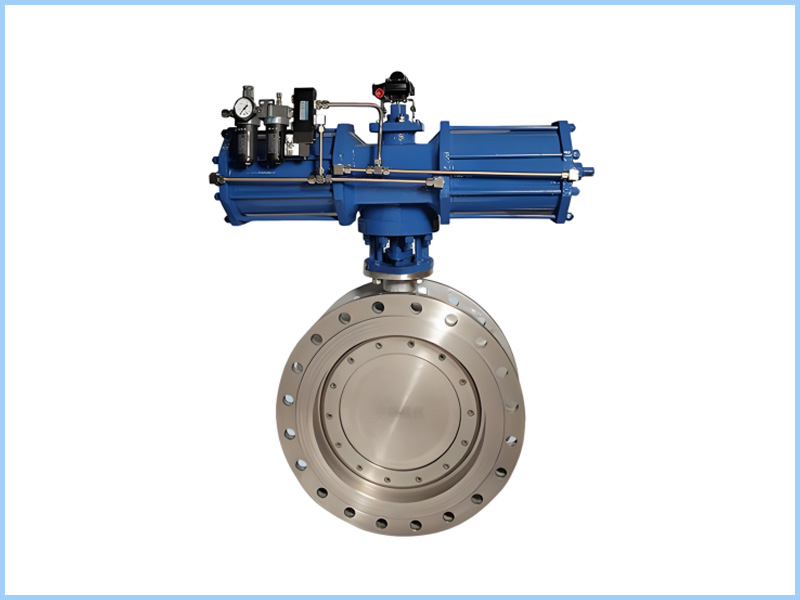

　　产品名称：法兰式三偏心密封蝶阀

　　产品型号：YFD343H/F

　　产品驱动方式：电动，气动，手动

　　产品质保期限：18个月

　　产品使用介质：海水

　　使用温度范围：-40-425℃

主要零部件材质：

　　阀体材质：SAF2507 CF8M CF3M 316 316L 钛合金(titanium alloy)

　　阀盖材质：SAF2507 CF8M CF3M 316 316L 钛合金(titanium alloy)

　　阀芯材质：304、2Cr13、316L

　　阀杆材质：304、2Cr13、316L

　　填料密封：填料、柔性石墨、PTFE、PTEE

　　阀座材质：WCB、304、12Mo2T

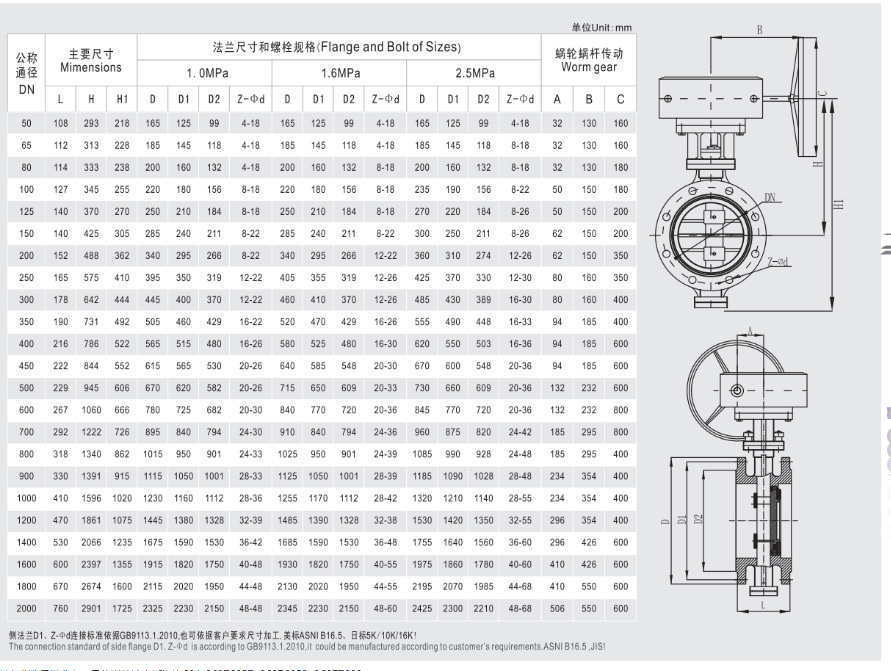

主要外形连接尺寸：
