产品介绍：

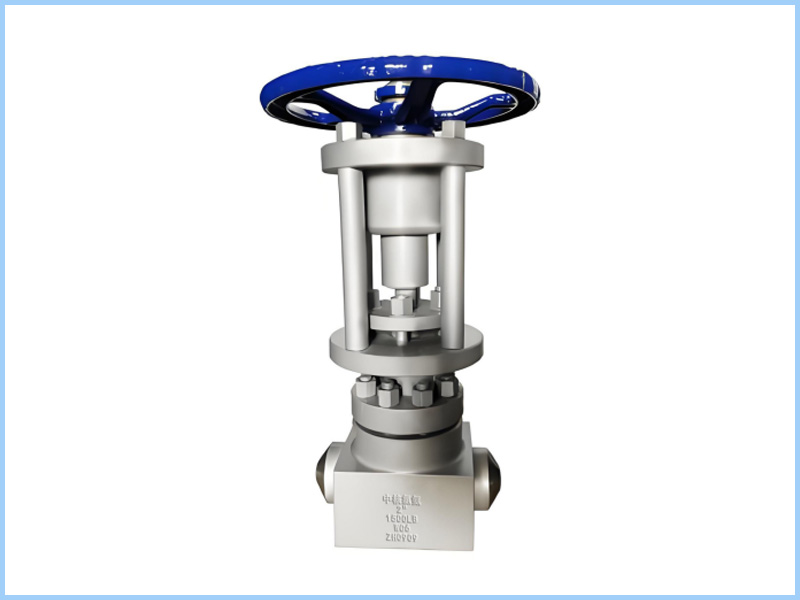

　　核级波纹管截止阀是一种多级波纹管结构密封的核电用截止阀，可满足核级密封安全2、3级等级，抗海啸地震震级别II类;核级波纹管截止阀波纹管采用多层(3层、4层、5层、6层及若干层级)通过2000次热态寿命、冷热交变、热循环、流体阻断、振动老化、地震、端部加载试验考验，阀门整体机构具备满足多功能运行工况下各种安全要求。

遵循标准：

　　设计制造标准：JB/T 3595/DL/T 531 ASME B16.34

　　试压检验标准：JB/T3595 MSS SP61/API598

　　法兰连接标准：JB/T 3595/ASME B16.35

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221 /ASME B16.10

　　压力温度等级：GB/T 12224. GB/9131

　　产品规格口径:DN10-DN200 mm

　　产品压力范围：1.6MPa-4.0MPa/≤19.7MPa

　　安全级别：核安全2级、3级、非核级

　　抗震类别：Ⅱ类

　　设计压力：≤19.7MPa

　　产品驱动方式： 手动、气动、电动、远传

　　产品结构形式：直通式(T型)、直流式(Y型)、角式、Z型

　　产品连接形式：BW,RF,SW,NPT

　　产品质保期限：18个月

　　产品使用介质：放射性介质、高温蒸汽、冷却水

　　使用温度范围：≤4250℃

主要零部件材质：

　　阀体材质：S2205、S2507、LCB、LCA、LF2、A1O5不锈钢、碳钢、合金钢等

　　阀盖材质：S2205、S2507、LCB、LCA、LF2、A1O5。

　　阀芯材质：316L、S2205、S2507、HC276

　　阀杆材质：316L、S2205、S2507、HC276

　　填料密封：柔性石墨、PTFE、PPL

　　阀座材质：S2205、S2507、LCB、LCA、LF2、A1O5。

　　波纹管材质：HC276、316L、2205

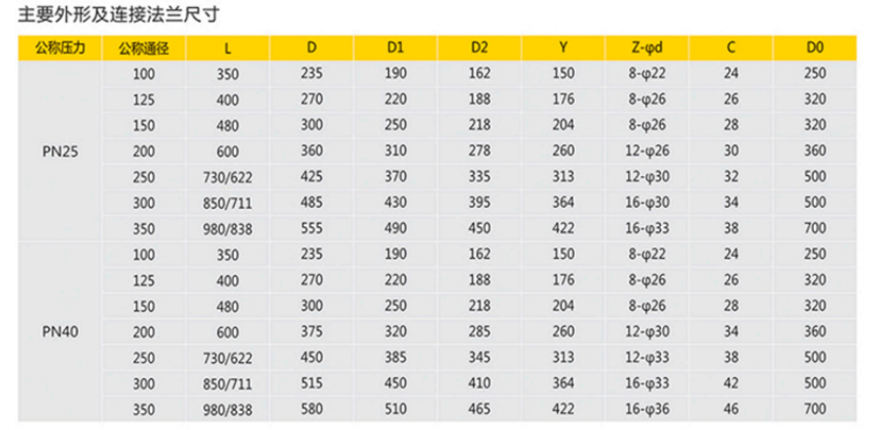

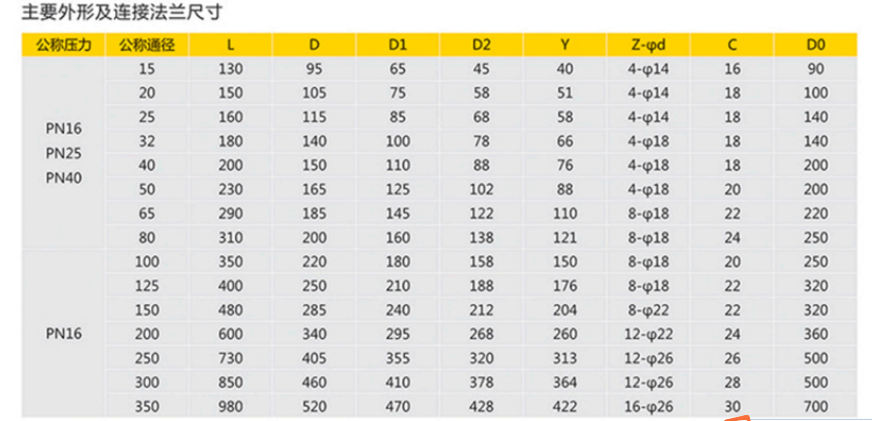

主要外形连接尺寸：
