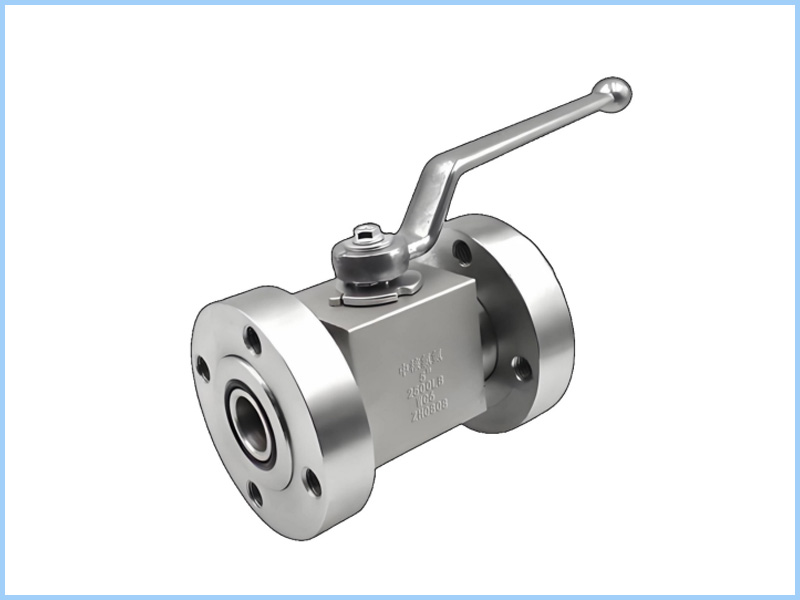

产品介绍：

　　核级球阀产品采用金属硬密封固定球阀和软密封浮动球阀结构，应用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构和补偿性浮动软密封阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。可满足核级密封要求安全2、3级，抗海啸地震类别II类;满足热态、动态、静态寿命、热循环、流体阻断、地震、端部加载试验要求。

遵循标准：

　　设计制造标准：GB2237-89 API6D JP17S-48 /ASME B16.34

　　试压检验标准：GB/T13927 JB/T9092-99 /API598

　　法兰连接标准：GB9113、HG20592 /ASME B16.35

　　产品标识规范：GB/T 12220

　　结构长度标准：GB12221-89 /ASME B16.10

　　压力温度等级：GB/T 12224. GB/9131

　　产品规格口径：DN8～DN150 mm

　　产品压力范围：≤6.4MPa

　　安全级别：核安全2级、3级、非核级

　　抗震类别：II类

　　产品密封形式：软密封、硬密封

　　产品连接形式：BW,RF,SW,NPT

　　产品驱动方式：手动、气动、电动、远传

　　产品结构形式：上装式、两片式、三片式

　　产品质保期限：18个月

　　产品使用介质：空气、含硼水、除盐水、设备冷却水、凝结水和给水

　　使用温度范围：≦200 ℃

主要零部件材质：

　　阀体材质：WCB/CF8/CF3/CF8M/CF3M

　　阀盖材质：WCB/CF8/CF3/CF8M/CF3M

　　阀芯材质：316L,S2205.S2507、HC276

　　阀杆材质：316L,S2205.S2507、HC276

　　填料密封：V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫

　　阀座材质：WCB/CF8/CF3/CF8M/CF3M

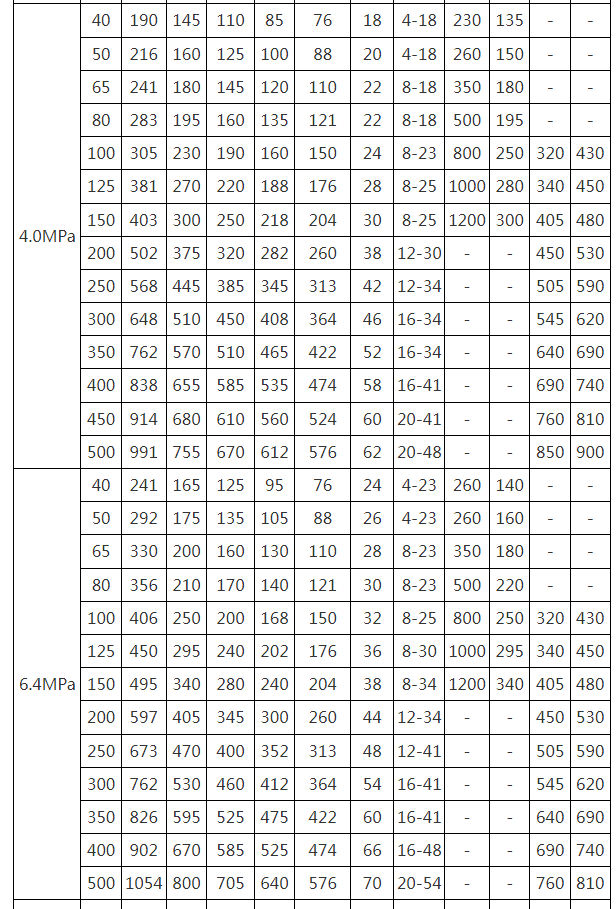

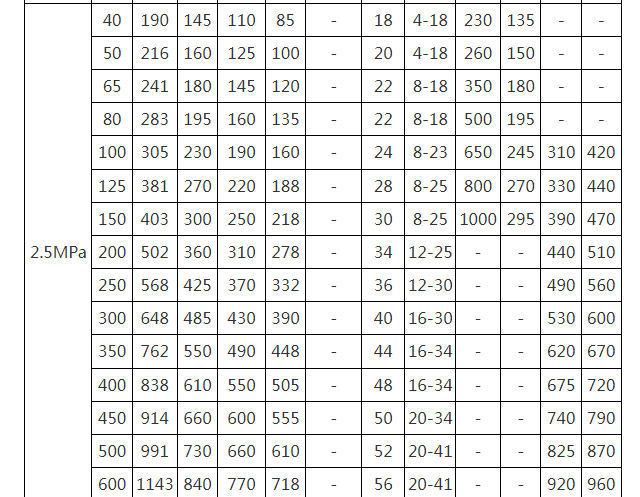

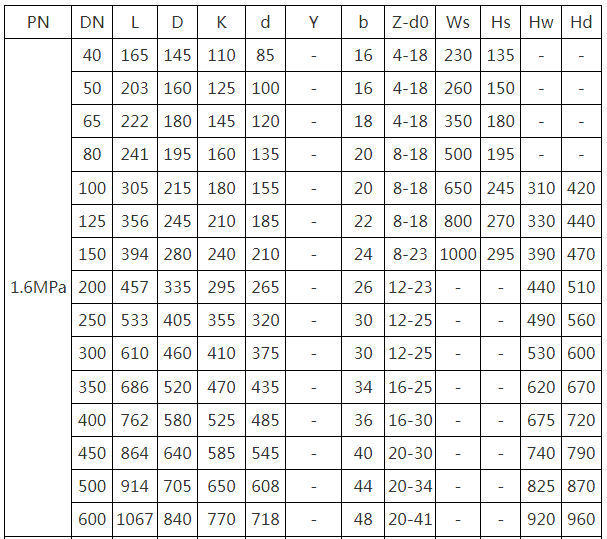

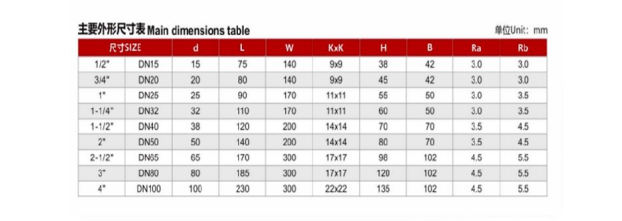

主要外形连接尺寸：
