产品介绍

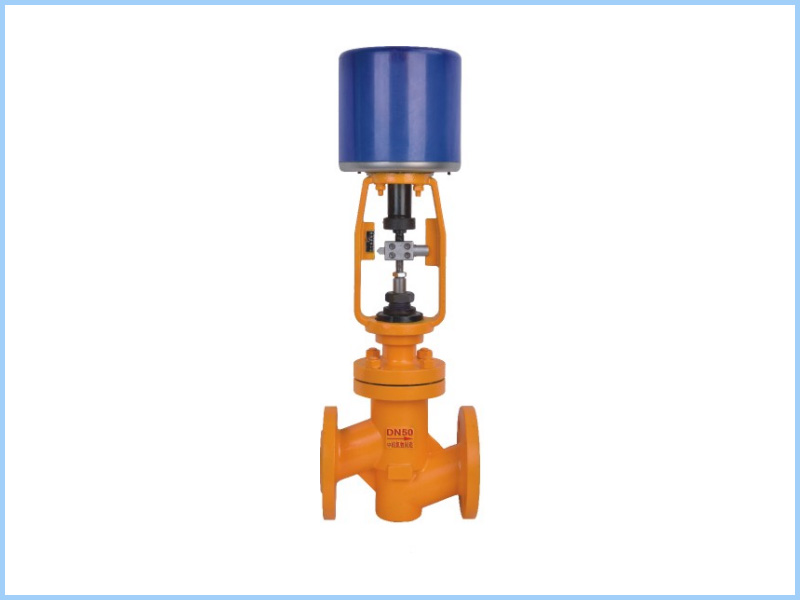

　　电动衬氟单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料，能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，电子式电动执行机构内含伺服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。ZHWFDLPF46-1.6电动衬氟单座波纹管调节阀除了有ZHDLPF46-1.6的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质(氯气等剧毒和强腐蚀)有更好的密封保证作用。

遵循标准：

　　设计制造标准：JB/T 7387、IEC 60534

　　试压检验标准：GB/T 4213

　　法兰连接标准：GB/T 9113(国标)、HG 20594(化工部)、ANSI B16.5 (美标)、JIS B2212(日标)

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221、ANSI B16.10

　　压力温度等级：GB/T9131

　　产品规格口径：DN15 ~ DN400 1/2〞-20〞

　　产品压力范围：PN1.0~1.6 MPa 150LB

　　产品驱动方式：电动

　　产品质保期限：18个月

　　产品使用介质：酸、碱等腐蚀性介质

　　使用温度范围：≤120℃

主要零部件材质：

　　阀体材质：铸钢(WCB/ZG230-450)、不锈钢(304/316L)+衬聚全氟乙丙烯(F46/FEP)或聚四氟乙烯(PFA)

　　阀芯材质：不锈钢(0Cr18Ni9)衬氟软密封

　　阀杆材质：不锈钢(0Cr18Ni9)衬氟软密封

　　填料密封：PTFE

　　阀座材质：不锈钢(0Cr18Ni9)衬氟软密封

　　波纹管材质：聚四氟乙烯

主要外形连接尺寸：
