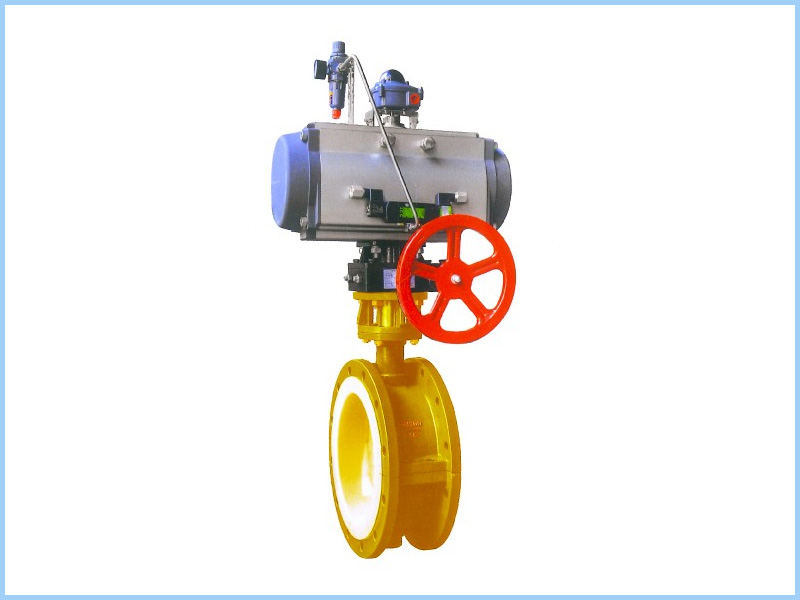

产品介绍：

　　衬氟气动蝶阀是耐强腐蚀介质的关键设备，核心特点如下：耐腐蚀性：过流部件(阀体、蝶板、阀杆)内衬高分子氟塑料(如PTFE、F46、PFA)，可抵抗多种浓度酸、碱、盐、有机溶剂及王水等腐蚀;适用介质：浓硫酸、盐酸、氢氟酸、高温醋酸等(温度≤180℃);结构与性能：零泄漏密封：采用球形密封面设计，双向密封性能可靠 ;轻量化操作：90°旋转启闭，扭矩小，支持手动/自动控制;多功能适用：可替代闸阀、截止阀等，用于截流或流量调节

遵循标准：

　　设计制造标准：GB/T 12238-1989

　　试压检验标准：GB/T 13927-199

　　法兰连接标准：GB/T 9113.1-2000

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221 ASME B16.10

　　压力温度等级：GB/T9131

　　产品规格口径：DN15 ~ DN400 1/2〞-20〞

　　产品压力范围：PN1.0~1.6 MPa 150LB

　　产品驱动方式：气动

　　可选附件：限位开关、定位器、电磁阀、过滤调压阀、手轮

　　产品质保期限：18个月

　　产品使用介质：酸、碱、腐蚀性等介质

　　使用温度范围：≤120℃

主要零部件材质：

　　阀体材质：

　　WCB+F4 WCB+F46 WCB+PFA

　　304+F4 304+F46 304+PFA

　　316+F4 316+F46 316+PFA

　　316L+F4 316L+F46 316L+PFA

　　蝶板材质：碳钢、不锈钢 + F4/F46/PFA 衬层

　　阀芯材质：碳钢、不锈钢 + F4/F46/PFA 衬层

　　阀杆材质：碳钢、不锈钢 + F4/F46/PFA 衬层

　　填料密封：PTFE(F4)、FEP(F46)、PFA

　　阀座材质：PTFE(F4)、FEP(F46)、PFA

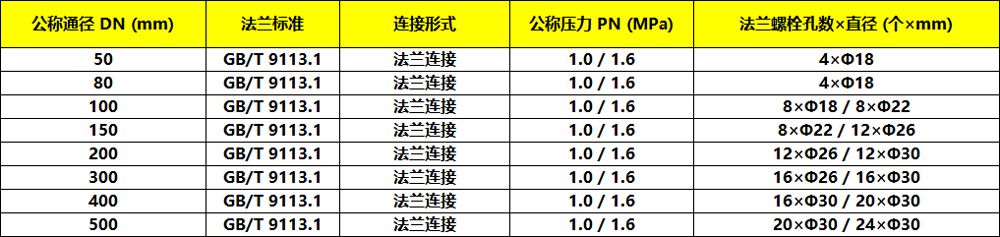

主要外形连接尺寸：
