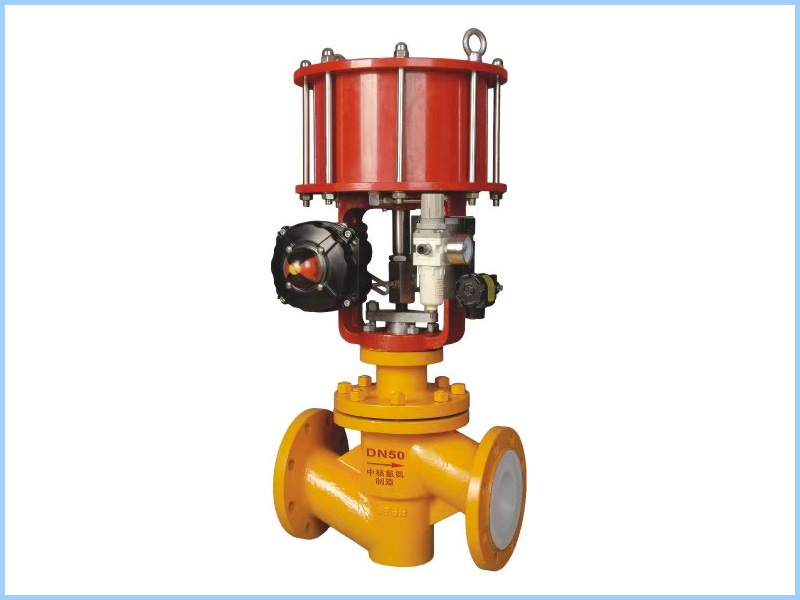

产品介绍：

　　衬氟气动截止阀是在传统截止阀基础上，对阀体内腔及关键部件(如阀瓣、阀座)整体包覆氟塑料(如PTFE、FEP/F46、PFA等)，以抵御强酸、强碱、有机溶剂等腐蚀性介质侵蚀。通过气动执行机构(单作用或双作用气缸)实现远程或自动控制，广泛用于不允许泄漏、需快速启闭的工业管道系统中

产品结构与工作原理

　　驱动方式：采用压缩空气(通常4–7bar)驱动气缸，带动阀杆升降，控制阀瓣开闭

　　密封机制：属于强制密封式阀门，关闭时需施加压力使阀瓣与阀座紧密贴合，防止介质泄漏

　　流向设计：介质一般自上而下流动(由阀瓣上方进入)，在压力作用下更易关闭，提升密封可靠性

　　安全结构：阀瓣与阀杆一体化设计，防止因压力波动导致内件冲出，提高使用安全性

遵循标准：

　　设计制造标准：GB/T 12235 ASME B16.34

　　试压检验标准：GB/T 13927

　　法兰连接标准：JB/T 79、GB/T 9113.1~9113.26

　　ASME B16.35

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221 ASME B16.10

　　压力温度等级：GB/T9131

　　产品规格口径：DN15 ~DN400 1/2〞-20〞

　　产品压力范围：PN1.0~1.6 MPa 150LB

　　产品驱动方式：气动

　　可选附件：限位开关、定位器、电磁阀、过滤调压阀、手轮

　　产品质保期限：18个月

　　产品使用介质：酸、碱等腐蚀性介质

　　使用温度范围： ≤120℃

主要零部件材质：

　　阀体材质：铸钢(WCB/ZG230-450)、不锈钢(304/316L)+衬聚全氟乙丙烯(F46/FEP)或聚四氟乙烯(PFA)

　　阀芯材质：不锈钢(0Cr18Ni9)衬氟软密封

　　阀杆材质：不锈钢(0Cr18Ni9)衬氟软密封

　　填料密封：PTFE

　　阀座材质：不锈钢(0Cr18Ni9)衬氟软密封

　　波纹管材质：PTFE

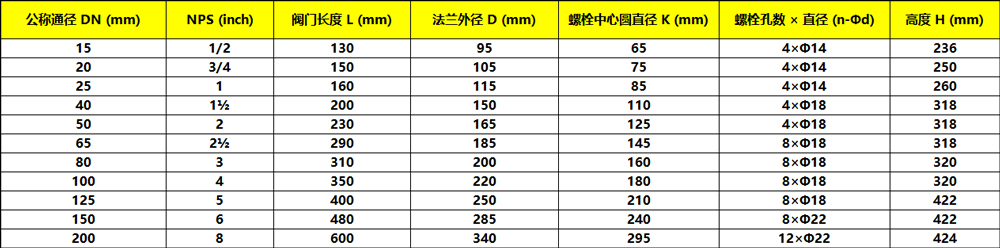

主要外形连接尺寸：
