产品介绍：

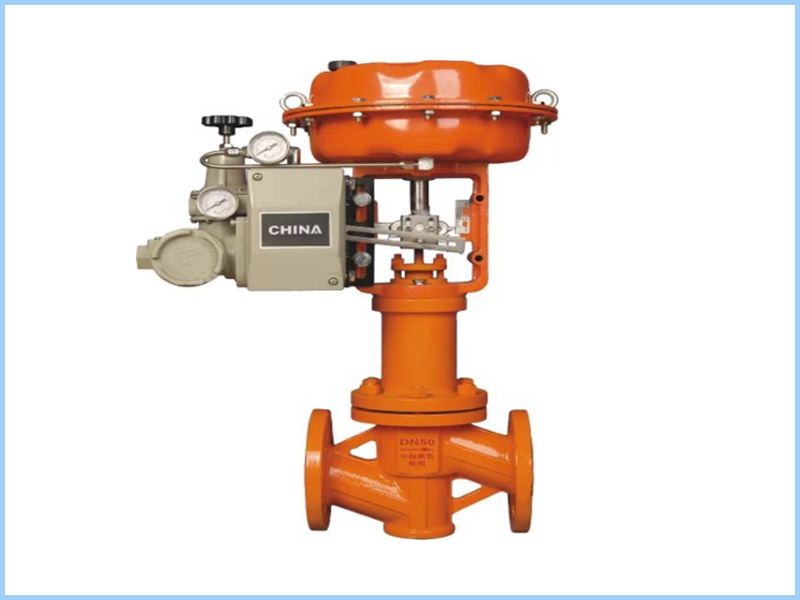

　　衬氟单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬塑工艺，包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料，能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大，流量特性精确，配用电动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

　　ZHWFJHPF46-1.6气动衬氟单座波纹管调节阀除了有ZHJHPF46-1.6的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质(集气等剧毒和强腐蚀)有更好的密封保证作用。

遵循标准：

　　设计制造标准：GB/T4213 、API 6D、API 600‌

　　试压检验标准：GB/T 13927、GB/T26480、API598

　　法兰连接标准：HG/T20592 、ANSI B16.34、ASMEB16.5

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221 、ASMEB16.10

　　压力温度等级：GB/T4213、API 6D、API 600‌

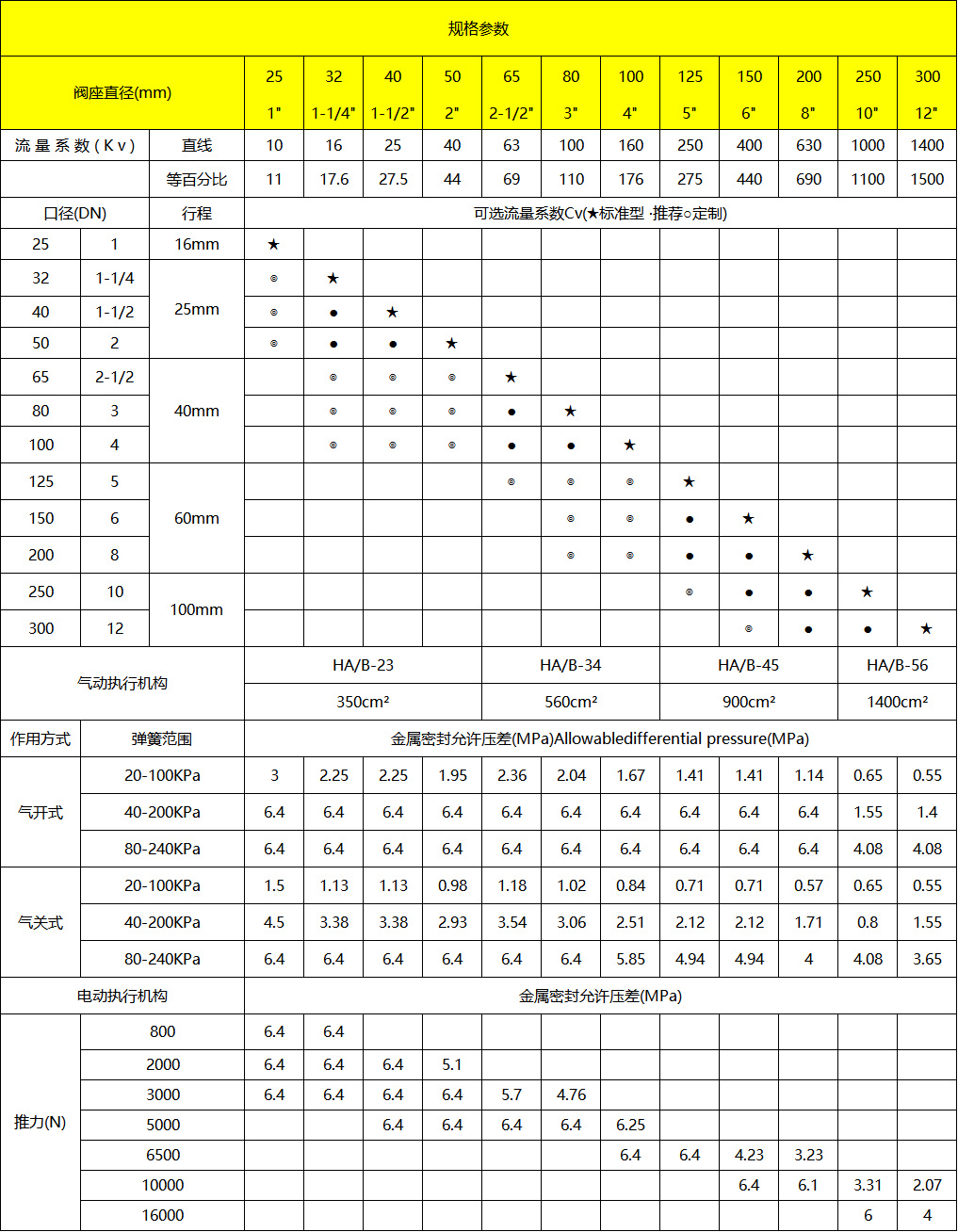

　　产品规格口径：DN25~DN500 、NPS1”~12”

　　产品压力范围：PN16-160、 class150LB-1500LB

　　产品驱动方式：气动、电动,可选附件及品牌

　　阀体形式：直通S型铸造阀

　　上阀杆形式：波纹管密封型、螺栓压紧式(填料式)

　　阀芯形式：平衡型多孔式阀芯

　　执行机构：气动执行机构、电动执行机构

　　产品质保期限：18个月

　　产品使用介质：气体、液体、酸、碱等

　　使用温度范围：-46℃~150℃

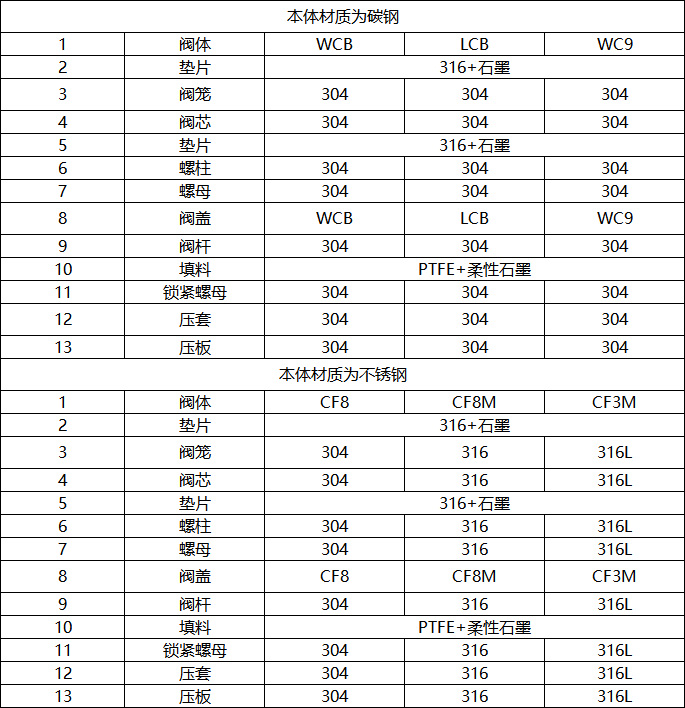

主要零部件材质：

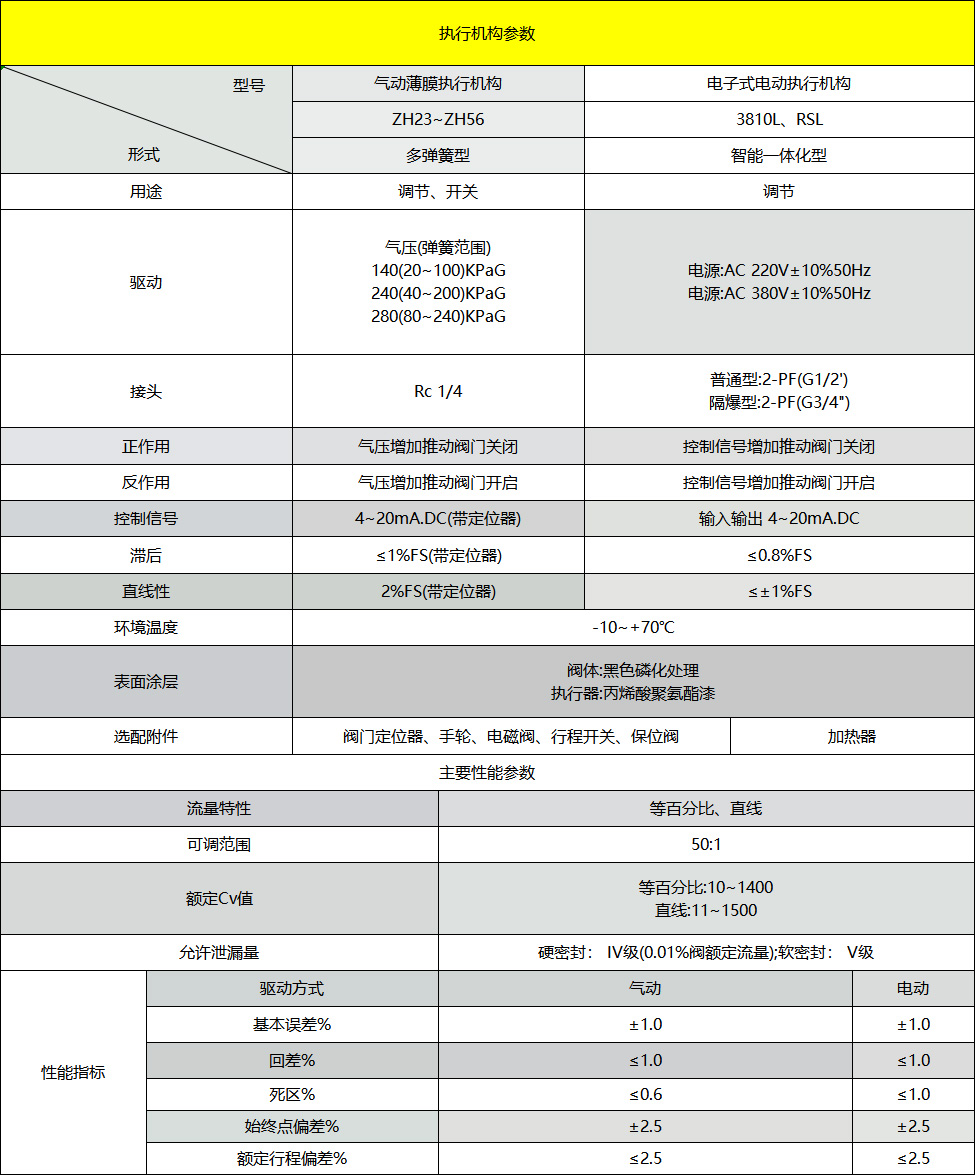

执行机构参数：

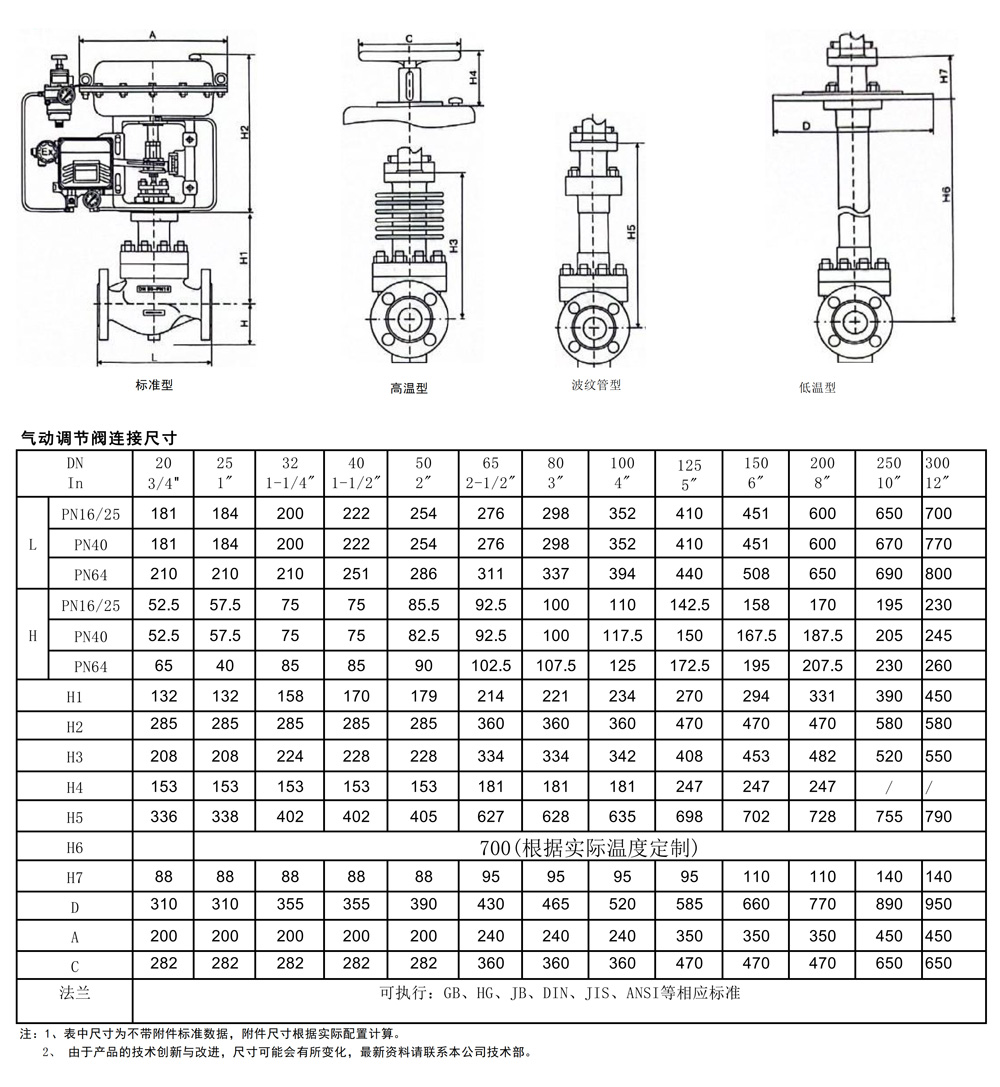

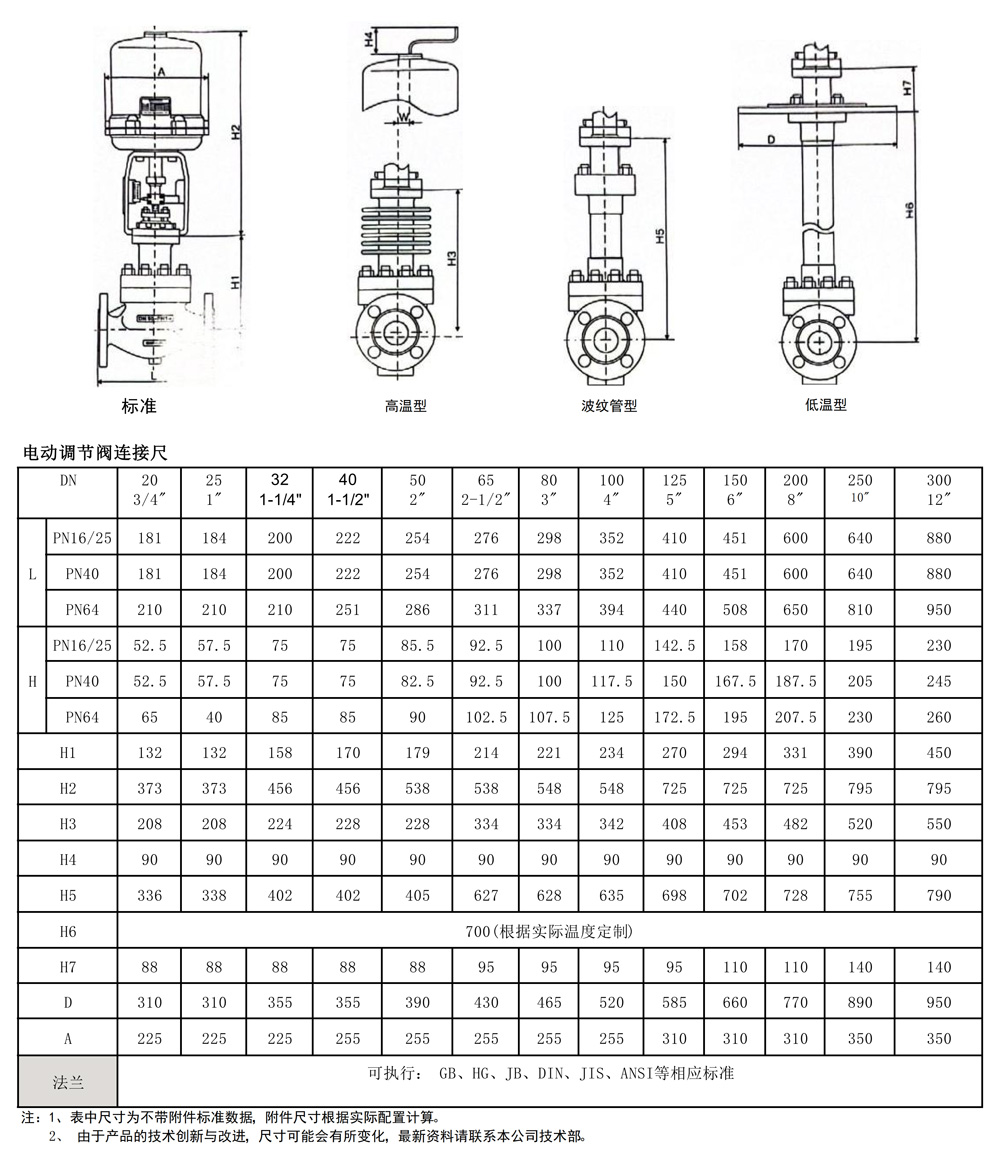

主要外形连接尺寸：
