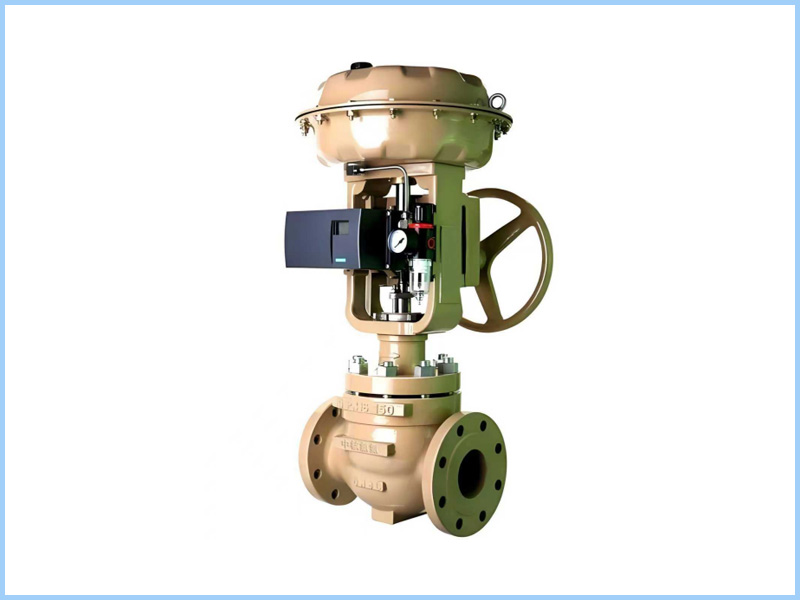

产品介绍：

　　气动套筒调节阀是一种压力平衡式调节阀，由执行机构与阀体构成，采用多弹簧薄膜或活塞式执行机构驱动阀芯动作，具有直行程和角行程两种动作方式。该阀门采用套筒导向结构，流体通道呈S流线型设计，压降损失小，允许压差大，流通能力可达额定流量系数的130% 。其阀芯与阀座采用金属或软密封结构，泄漏率满足IV级标准，LXMP/CXMQ型软密封结构可达VI级。

遵循标准：

　　设计制造标准：GB/T4213 、API 6D、API 600‌

　　试压检验标准：GB/T 13927、GB/T26480、API598

　　法兰连接标准：HG/T20592 、ANSI B16.34、ASMEB16.5

　　产品标识规范：GB/T 12220

　　结构长度标准：GB/T 12221 、ASMEB16.10

　　压力温度等级：GB/T4213、API 6D、API 600‌

　　产品规格口径：DN25~DN500 、NPS1”~12”

　　产品压力范围：PN16-160、 class150LB-1500LB

　　产品驱动方式：气动、电动,可选附件及品牌

　　阀体形式：直通S型铸造阀

　　上阀杆形式：波纹管密封型、螺栓压紧式(填料式)

　　阀芯形式：平衡型多孔式阀芯

　　执行机构：气动执行机构、电动执行机构

　　产品质保期限：18个月

　　产品使用介质：气体、液体、酸、碱等

　　使用温度范围：-196℃~550℃

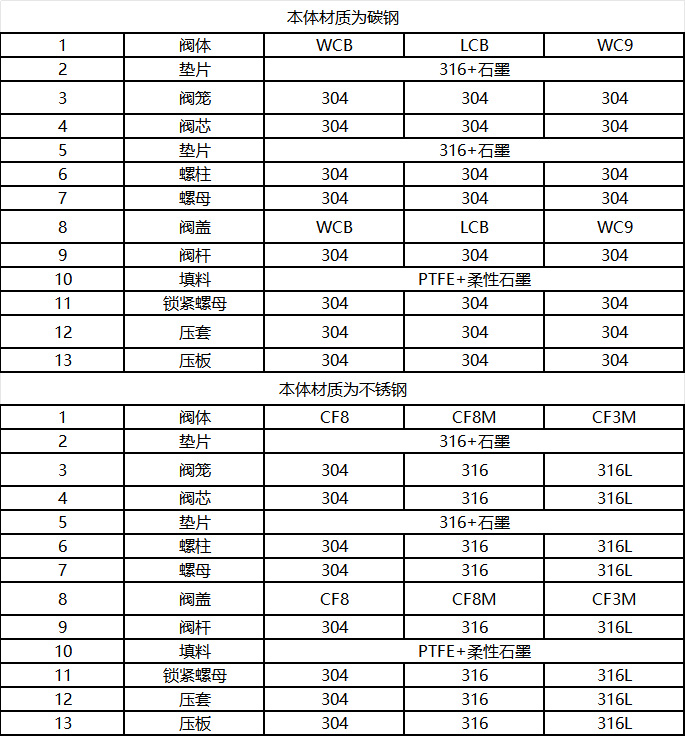

主要零部件材质：

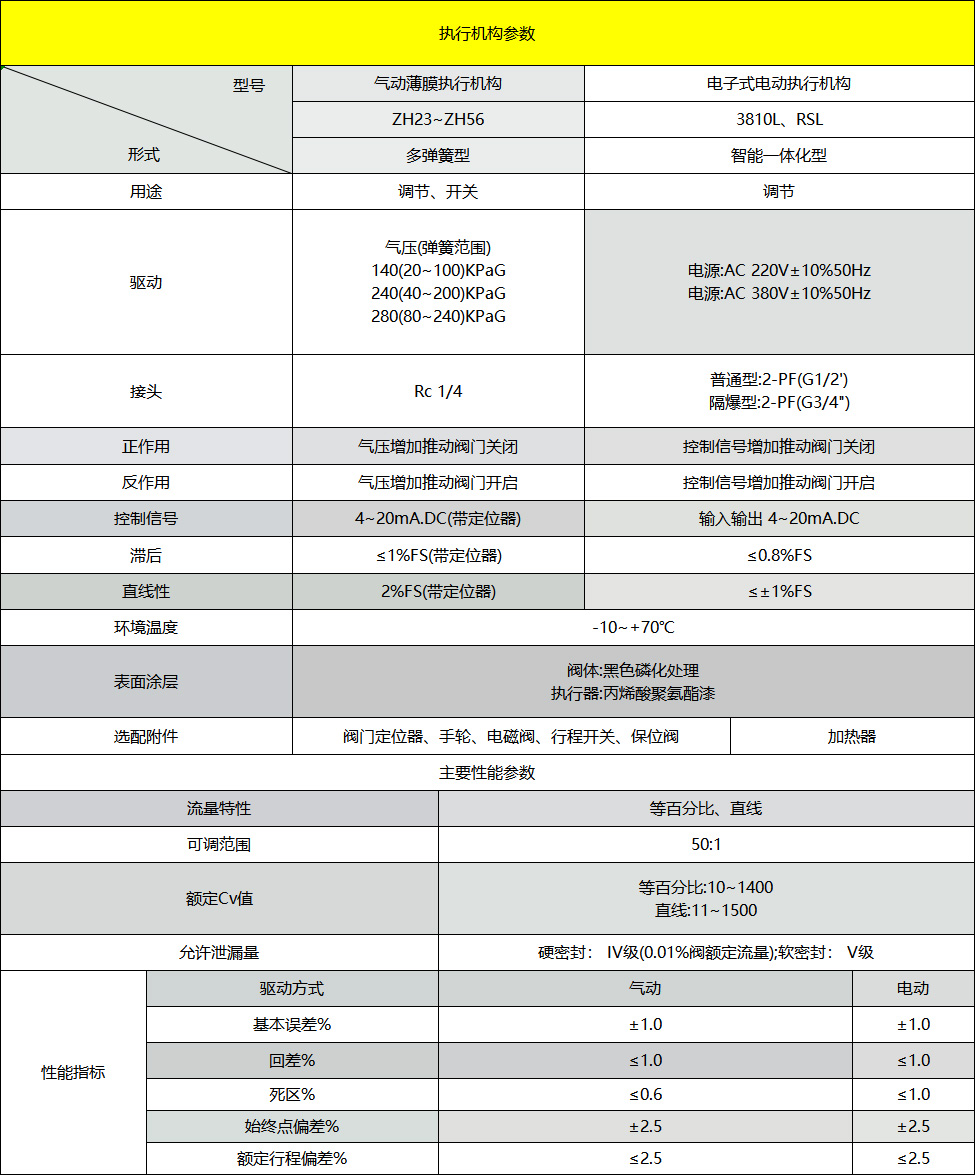

执行机构参数：

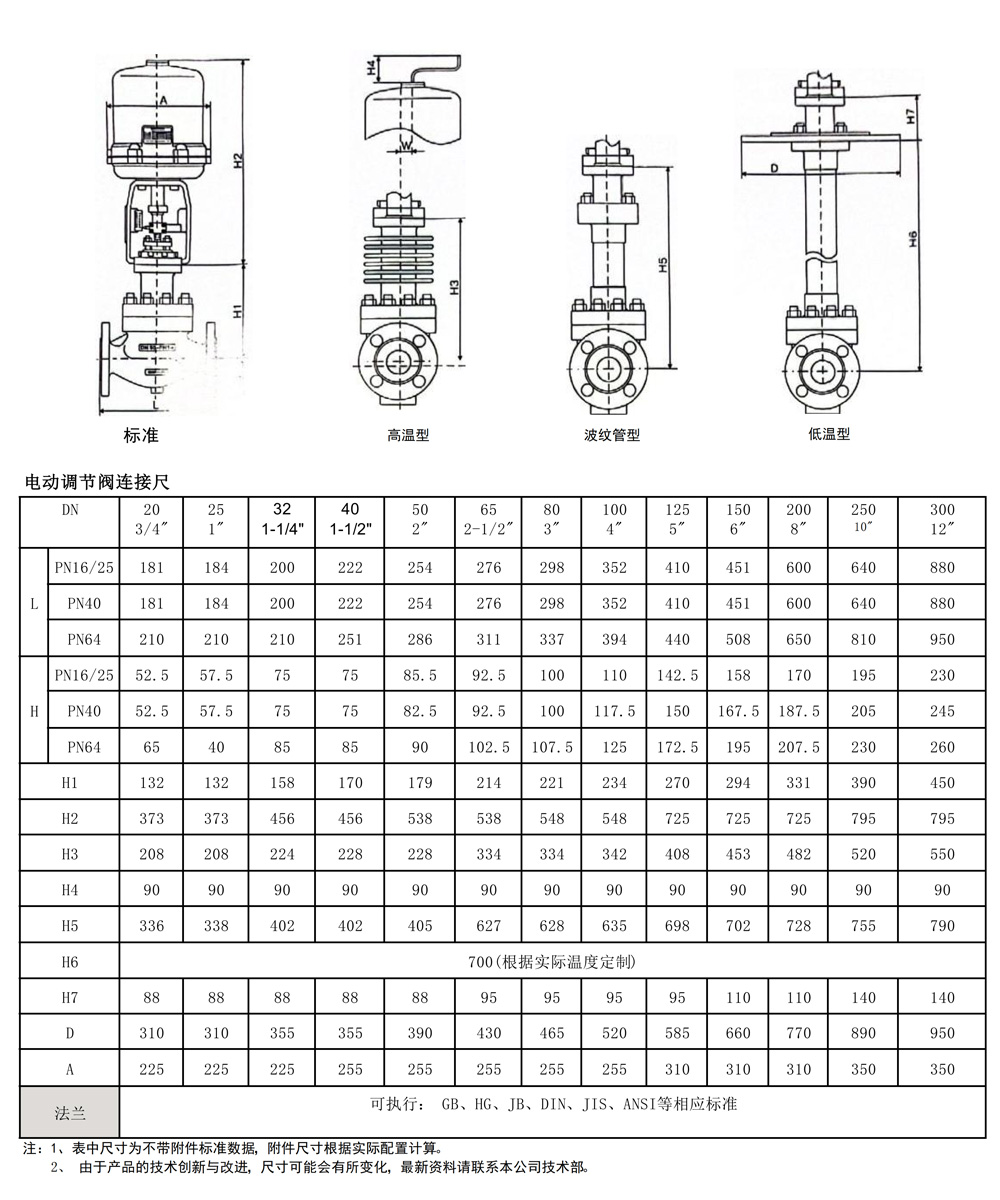

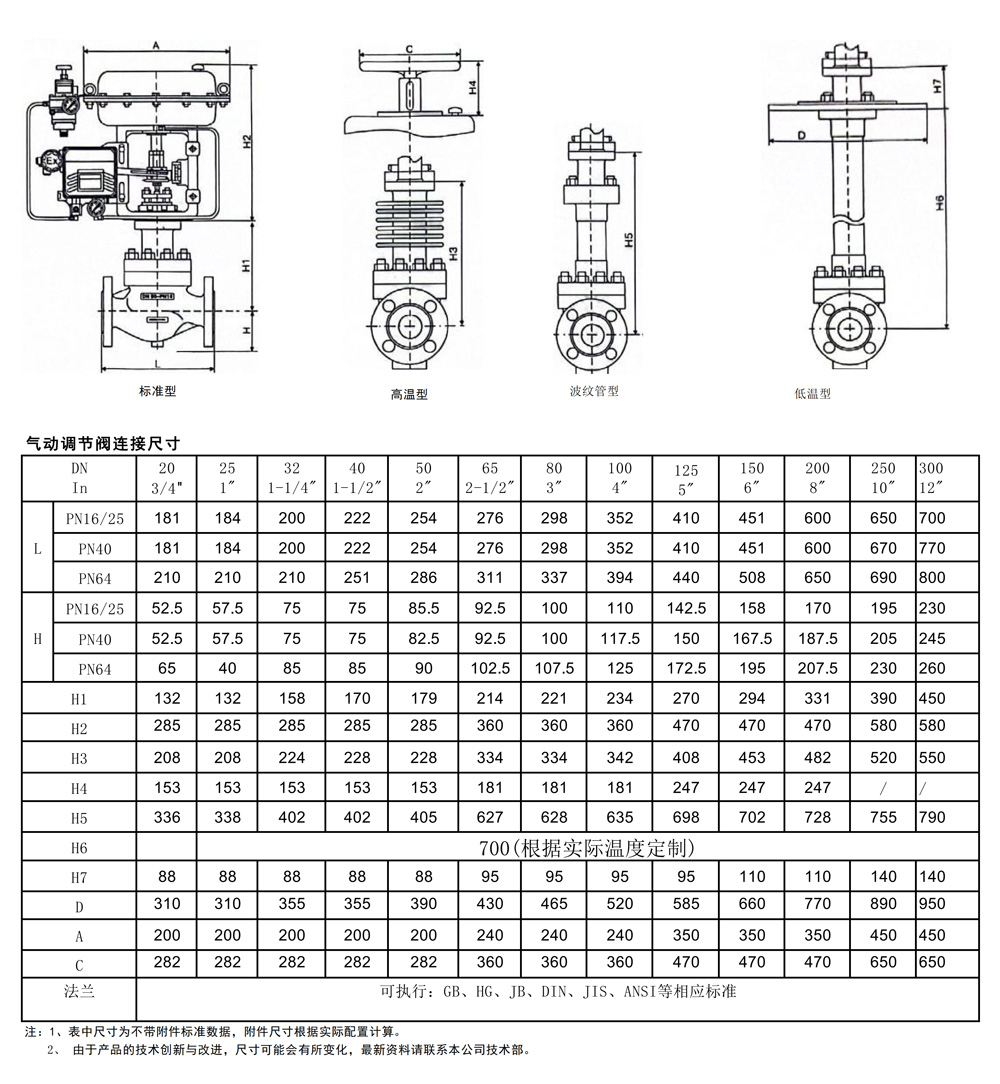

主要外形连接尺寸：
