产品介绍：

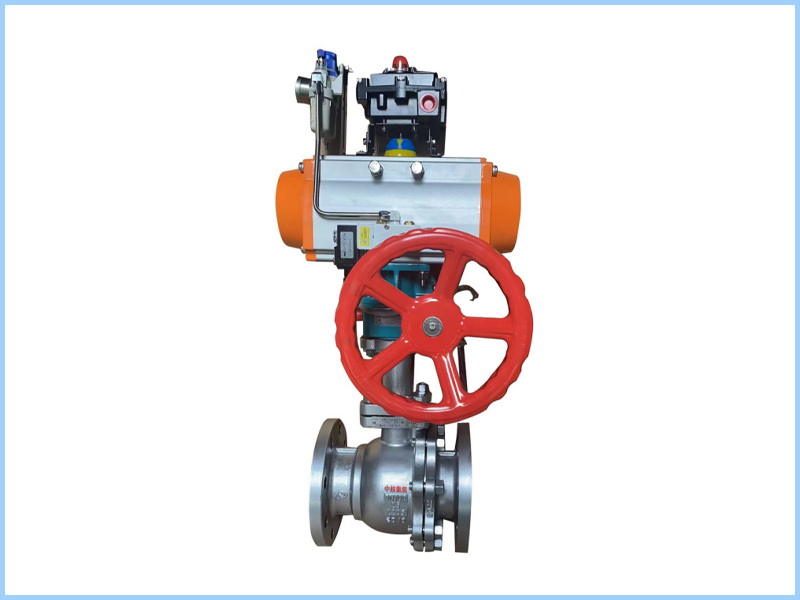

　　Q641F气动法兰球阀采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

遵循标准：

　　设计制造标准：GB12237 / ASME B16.34

　　试压检验标准：JB/T9092 / API598

　　法兰连接标准：JB/T7490 / ASME B16.35

　　产品标识规范：GB/T 12220

　　结构长度标准：GB12221 / ASME B16.10

　　压力温度等级：GB/T9131 / ANSI B16.34

　　产品规格口径：DN15-DN1000

　　产品压力范围：1.6MPa-6.4MPa

　　产品驱动方式：手动、伞齿轮、蜗轮、气动、电动、液动

　　产品质保期限：18个月

　　产品使用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等

　　使用温度范围：≤200℃

主要零部件材质：

　　阀体材质：WCB、CF8、CF8M、CF3、CF3M、A105、F11、LCB

　　阀盖材质：WCB、CF8、CF8M、CF3、CF3M、A105、F11、LCB

　　阀芯材质：2Cr13、1Cr18Ni9Ti、1Cr18Ni12MoTi

　　阀杆材质：2Cr13、1Cr18Ni9Ti、1Cr18Ni12MoTi

　　填料密封：聚四氟乙烯、柔性石墨

　　阀座材质：PTFE、柔性石墨

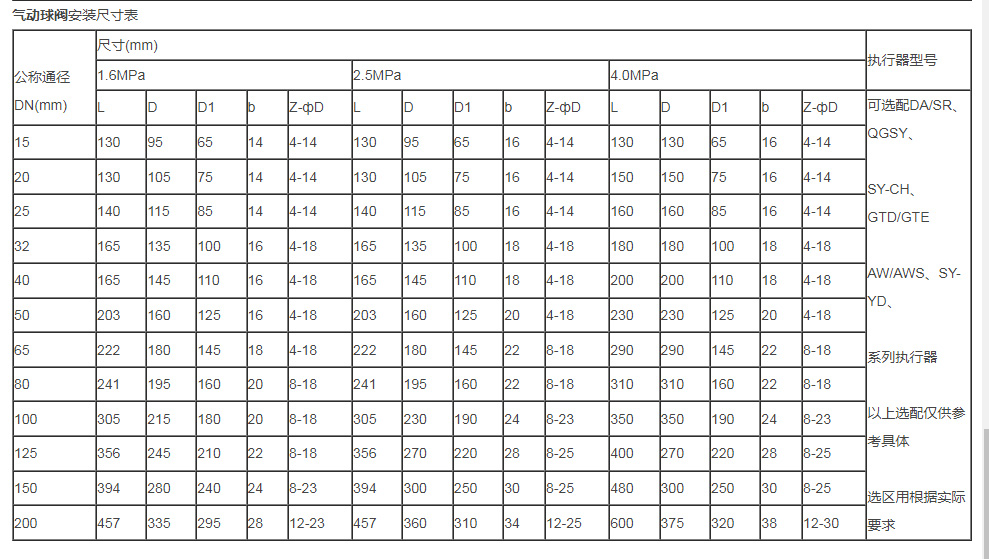

主要外形连接尺寸：
