产品介绍：

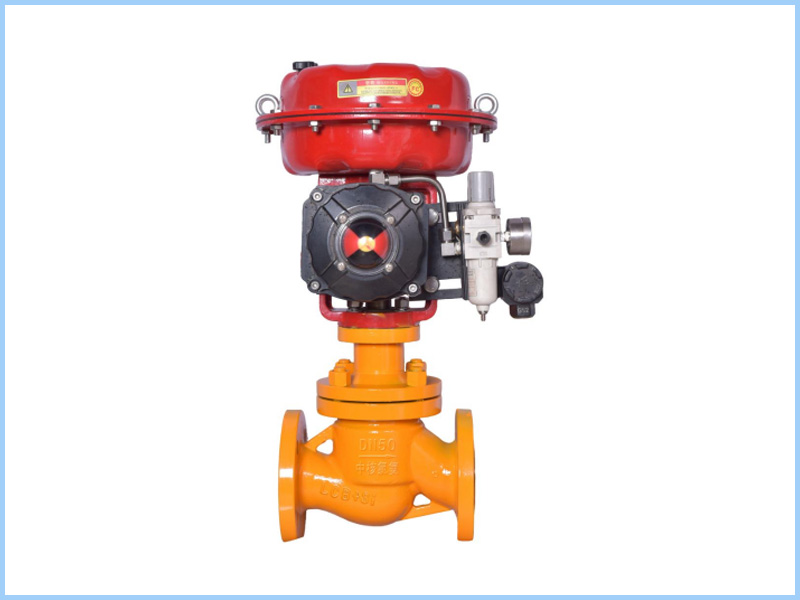

　　薄膜式气动切断阀是采用薄膜式多弹簧气动执行机构、电磁控制阀、行程开关、减压阀过滤器、阀门本体+波纹管组件等机构和零部件通过三维模块化设计并引进欧洲等先进技术结合国内实际应用改进生产的专用产品，主要针对氯气、液氯以及各类腐蚀性强、易燃易爆、易散逸挥发等危险介质而研发的一种安全、自控、用作紧急切断的特殊阀门。相较于气动活塞式切断阀是一种比较经济的自动控制阀门，他除了不适合应用于高压差、高静压、长行程等工艺场合外，特别适合于灵敏度要求高、压力低、小口径工艺管道上，通过控制台信号控制工艺管道内流体的切断、接通或切换，密封性能稳定、使用安全可靠、耐腐蚀性强，无介质内、外漏以及防爆、防护等级高等特点。其密封性、免维护性、安全性等主要技术指标达到超过世界知名产品的水平，替代进口产品。

遵循标准：

　　设计制造标准：JB/T 14315-2022、GB/T12235 GB/T22653-2008 =20645 ASME B16.34

　　试压检验标准：GB/T13927-2022 API598

　　法兰连接标准：HG/T20592 ASME B16.35

　　产品标识规范：GB/T12220

　　结构长度标准：GB/T12221 ASME B16.10

　　压力温度等级：GB/T9131

　　产品规格口径：DN15-DN400 1/2〞-20〞

　　产品压力范围：PN16-PN64 150LB-600LB

　　产品驱动方式：气动

　　可选附件：定位器、过滤调压阀、手轮

　　产品质保期限：18个月

　　产品使用介质：氯气、液氯、光气、四氯化硅、环氧氯丙烷、氢氟酸、三氯氰胺、氯化钠、三氯氢硅、甲烷氯化物等涉氯离子化学品

　　使用温度范围：-46℃-250℃

主要零部件材质：

　　阀体材质：LCB、锻A105、锻LF2、

　　阀盖材质：LCB、锻A105

　　阀芯材质：LF2+STL或LF2+PTFE

　　阀杆材质：2205、2507

　　填料密封：V型聚四氟乙烯(F4)或PPL、柔性石墨

　　阀座材质：LCB+STL

　　波纹管材质：HC276

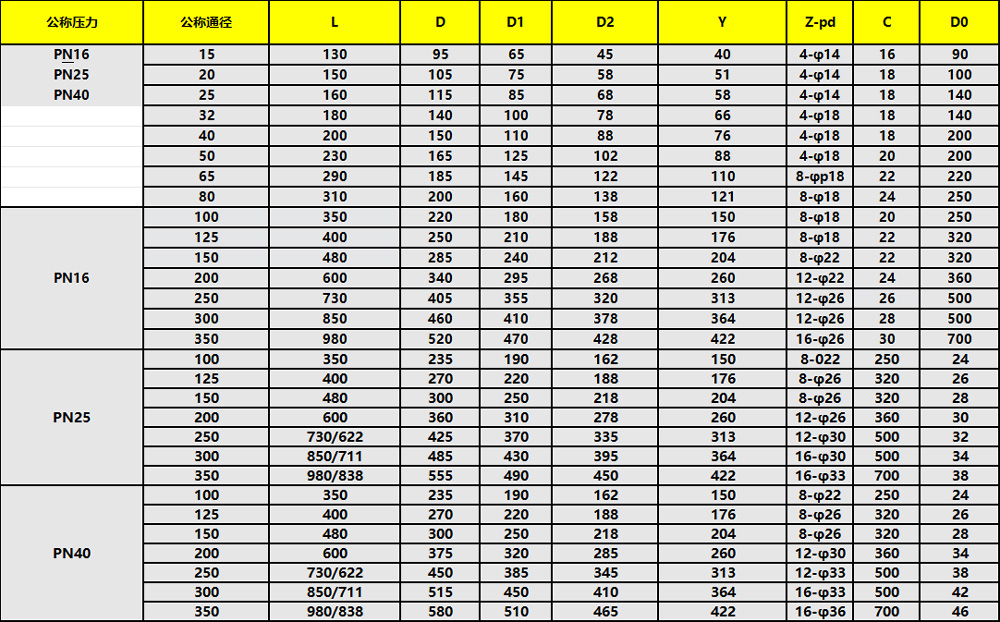

主要外形连接尺寸：
